產品簡介

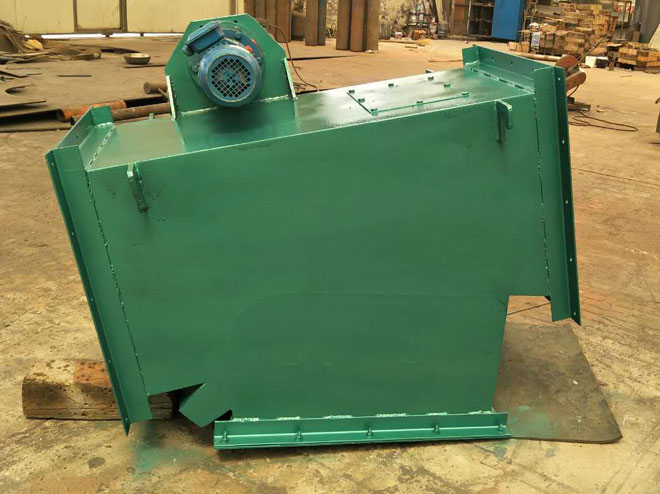

RCGZ系列管道自卸式永磁除鐵器簡述：
RCGZ系列管道式永磁自動除鐵器是一種高性能自動化磁分離設備，可廣泛應用于水泥、電力、陶瓷、磚瓦、化工、食品、玻璃、冶金、鋼鐵等行業，是物料提純和保證后續設備安全運行的****除鐵設備。
主要用于水泥行業：選粉機選粉后的回磨粗粉及熟料預粉碎后入磨前的細粉除鐵，防止鐵粒在磨內積聚，從而提高磨機的生產效率和水泥的比表面積；水泥灌裝工序前的除鐵，可以將混雜于水泥泥中的鐵雜質自動清選，排放，保障生產穩定運行。連續、自動、****地清除物料中的鐵雜質；耐高溫、強磁力、壽命長、無須專人看管；磨機產量提高15％以上，鋼球、鋼段、襯板磨損減少20％以上；除凈率99%以上，輥壓機鋼性葉輪、包裝機****葉輪使用壽命延長2倍以上。
RCGZ管道自卸式永磁除鐵器結構特點：
RCGZ系列管道式永磁自動除鐵器由管道體、驅動裝置、磁體運行裝置三大部分組成，驅動裝置安裝在管道壁上，通過鏈輪、鏈條帶動管道體內磁分離腔的磁體運行裝置運轉，永磁體將管道內物料中混雜的鐵磁性物質通過出鐵口排出管道外。
變形殼轉動為磁系運轉，從結構上加大了磁系的作用過程，配以獨特的分離機構，鐵雜物分享更徹底。采用耐高溫、強磁力的釹鐵硼磁材，磁場強度高。整機串接于粉料輸送管道中，法蘭式聯接，安裝方便。除鐵、卸鐵自動完成，設備運轉無需專人看管。永磁體做磁源，無需耗電，小功率電力排渣，耗電極低，結構緊湊，工作穩定可靠。
本設備采用高剩磁的釹鐵硼作為磁源，除鐵效率高，使用壽命長。
動力源采用小功率擺線針輪減速電機，傳動采用精密滾子鏈條，具有體積小、重量輕、運轉可靠平穩、故障小等優點，用戶使用方便，維修容易。
本設備結構設計合理、緊湊、安裝方便，串接于物料輸送管道中即可使用。
除鐵過程連續、自動，設備啟動后無需看管。
適用于封閉物料輸送系統，工作中無粉塵逸出，無環境污染。
管道壁采用特殊耐磨材料，使用壽命成倍增長。
性能特點
工作原理
RCGZ管道自卸式永磁除鐵器工作原理：
RCGZ管道自卸式永磁除鐵器串接于傾角45-75度的物料輸送管道中，當物料流經該除鐵器時，其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管壁上，隨永磁體的移動而逐漸向出鐵口方向滑動，實現與物料分離。在出鐵口處，因永磁體沿循環運動方向移開，鐵磁性物質失去磁力吸引，在重力的作用下從出鐵口排出，實現物料的自動除鐵。
RCGZ系列管道自卸式永磁除鐵器技術參數表：
|
型號 |
RCGZ-100 |
RCGZ-150 |
RCGZ-200 |
RCGZ-400 |
RCGZ-600 |
RCGZ-800 |
RCGZ-1000 |
|
處理能力(t/h) |
80-120 |
130-160 |
180-220 |
350-450 |
550-650 |
720-880 |
900-1100 |
|
除鐵方式 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
連續自動 |
|
除鐵粒徑 |
≤30 |
≤50 |
≤80 |
≤100 |
≤120 |
≤150 |
≤200 |
|
電機功率 |
0.37 |
0.37 |
0.55 |
1.1 |
1.5 |
2.2 |
3.0 |
|
電源 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
設備重量 |
320 |
380 |
560 |
1100 |
1500 |
1800 |
2200 |
其他：
RCGZ 系列管道自卸式永磁除鐵器是一種高性能自動化磁分離設備，可廣泛應用于水泥、電力、陶瓷、磚瓦、化工、食品、玻璃、冶金、鋼鐵等行業，是物料提純和保證后續設備安全運行的****除鐵設備。 |
